利欧泵业长轴泵故障诊断

2021/9/14 14:51:27

2021年9月,纬拓信息派驻两名工程师,携带振动分析仪对长轴泵进行测试。对泵分别在30Hz、35Hz、 40Hz、45Hz 、50Hz等不同转速下进行加速度时域和包络频谱分析、速度时域和频谱分析。

        2021年9月,利欧泵业试验站对长轴泵进行出厂测试时,发现长轴泵振动值很大,更换被试电机、检查水泵各零部件都没有很大改善,最后找到纬拓信息,希望纬拓信息帮忙进行故障诊断,找到振动值大的原因。


                                             利欧厂门照片

        纬拓信息派驻两名工程师,携带振动分析仪对长轴泵进行测试。对泵分别在30Hz、35Hz、 40Hz、45Hz 、50Hz等不同转速下进行加速度时域和包络频谱分析、速度时域和频谱分析。

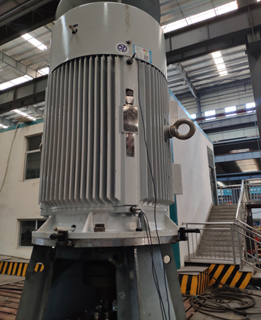

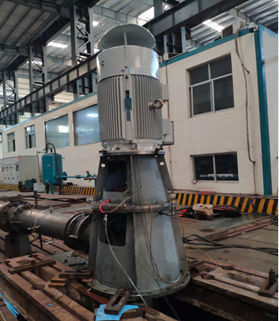

                                                            测试现场

通过数据分析可知,异常测点为联轴节垂直方向:

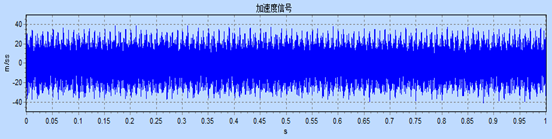

(1)振动加速度时域波形(转频:50Hz 有效值:12.98m/s2)【超限报警

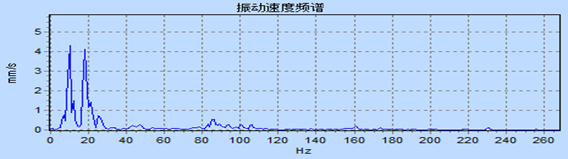

(2)振动速度时域波形(转频:50Hz 有效值:4.12 mm/s) 【超限报警


(3)振动频谱分析(转频:50Hz)


(4)振动加速度包络解调谱分析(不同转速下) 【故障报警

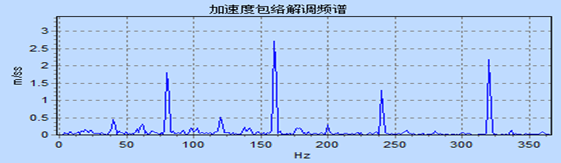

                                                                (a)30(Hz)

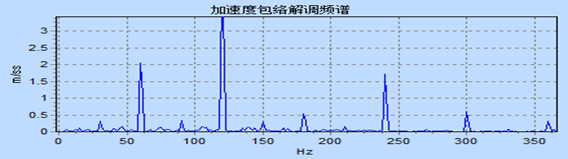

                                                               (b)40(Hz)

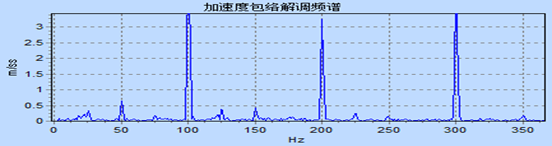

                                                          (c)50(Hz)

        从上图中可知,当泵运行在50Hz时,该测点在0.5X以下的低频处存在2个4.0mm/s的分量,该测点包络频谱呈现2X及其倍频的现象,且转频变化时(图a-c),特征频率跟随转频变化,综合诊断得出如下结论:泵组运行过程中,存在机械安装基础松动或试验台架刚性不足故障

        利欧泵业试验工作人员更换泵站试验台架,再次进行泵组试验时振动值全部满足出厂要求。
