1. 品概述
VT-3000系列产品 是⼀种功能强大、多用途的组合式监测系 统，该系统能满⾜振动分析人员、现场服务工程师、状态监测专业⼈员的需求。VT-3000系列产品可提供早期缺陷检验和预防的⾃动系统，以修正已经存在或者即将发⽣的状况，并可提供先进的基于状态的维护来改善设备的可靠性、效益和性能。
2. 技术特点
n 多通道同步采样（最⾼采样频率40KHz）
n 功能模块种类丰富
n 与振动位移/加速度模块任意组合使用，也可单独工作
n ⽀持GAP调节功能
n 可选HPF、LPF、BPF滤波器设置
n 数字峰值、RMS值
n ⽀持1x/2xMAG、1x/2xPHASE分析
n 灵活的报警设置
n 自适应的有限带宽数据传输
n 所有模块都内置微处理器，模块间完全独立，互不干扰
n 系统具有反接、短路保护功能
n 采用先进的电⼦技术，抗干扰能力强，可靠性高，安装方便
n 所有模块均支持热插拔，操作维护⽅便
3. 适用场景
适⽤于所有⼤中型旋转机械的在线振动监测保护，包括汽轮机、⽔轮机、压缩机、风机、电机、水泵、齿轮和轴承等。它可以连续监测振动和过程 参数，如轴振（摆度）、⽡振、偏心、胀差、轴位 移、热膨胀和转速以及温度、压⼒等，能够为设备事故如不平衡、不对中、转⼦碰摩、松动和轴承损坏等故障的发现提供强有⼒的分析手段，并对设备 提供可靠的保护。
4. 主要性能指标
振动信号 | 频率范围 | ≤15kHz |
动态范围 | 90.5dB | |
信噪比 | 107dB | |
幅值精度 | ±2%FS | |
相位精度 | ±3°（≤100Hz) | |
输入阻抗 | ≥100k | |
数采性能 | 12位同步采样 | |
转速信号 | 频率范围 | 1~24000RPM |
温度测量 | 范围 | -50℃~300℃ |
分辨率 | 0.1℃ | |
精度 | ±1℃at25℃ | |
继电器输出 | 类型 | SPDT类型 |
额定电压 | 250VAC/30VDC | |
额定电流 | NO:5A;NC:3A | |
通信接口 | 以太网 | 100MbitRJ45,TCP/IP |
串口 | RS485 | |
物理参数 | 尺寸 | 162*317*140（mm) |
防护等级 | IP20 | |
工作温度 | -40℃~85℃ | |
供电 | VDC18~36或VAC100~250 |

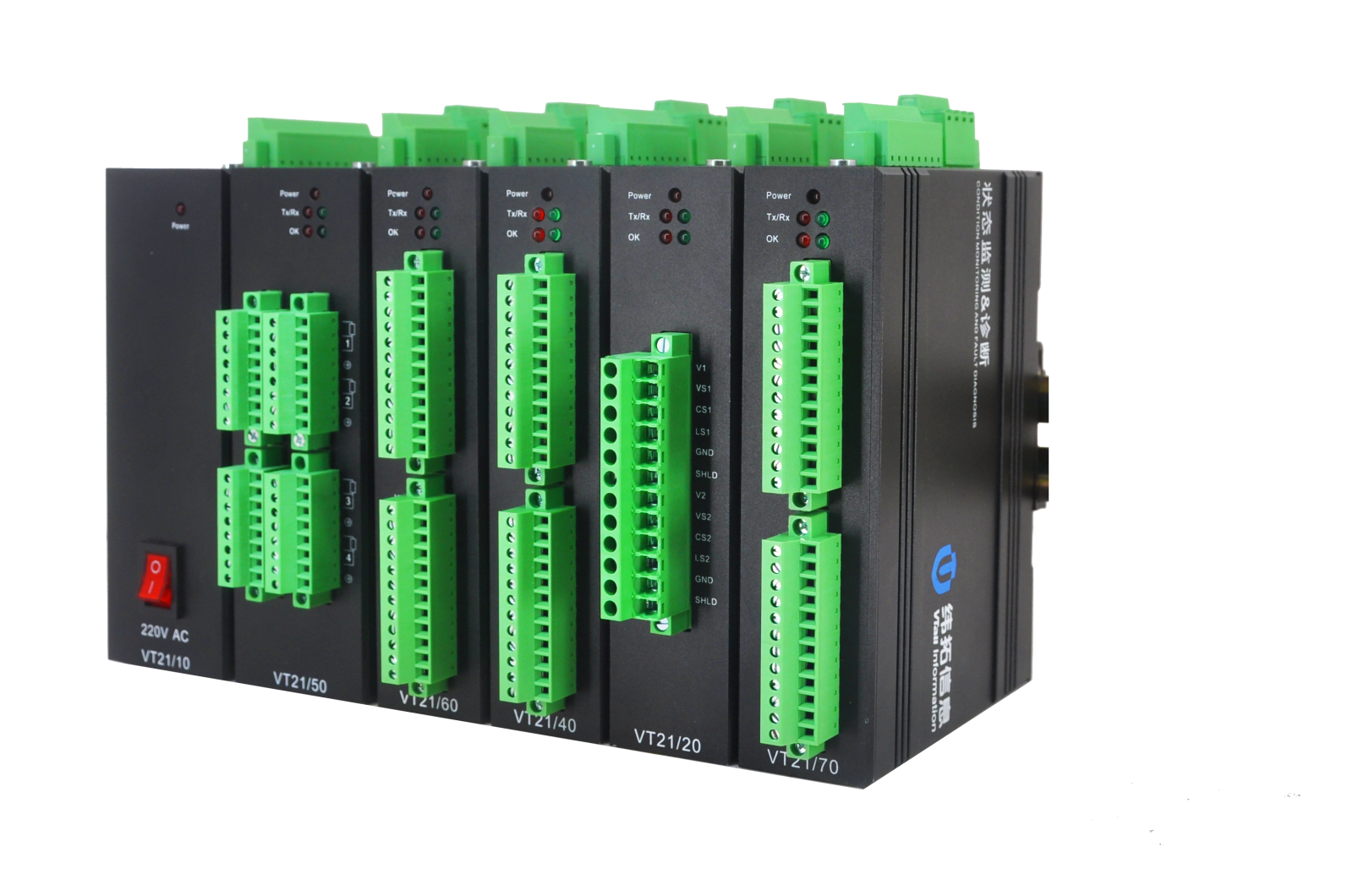

5. 模块分类
VT-3000系列采用积木式模块，使得它可以适用于多方面的要求，并可扩展。VT-3000系列的模块包括下面几种类型：
Ø VT21/0X 机箱
Ø VT21/1X 电源模块
Ø VT21/2X 转速/键相监测模块
Ø VT21/3X 继电器报警保护模块
Ø VT21/4X 振动位移监测模块
Ø VT21/5X 温度监测模块
Ø VT21/6X 压力监测模块
Ø VT21/7X 加速度监测模块
Ø VT21/8X 网络交换机模块
