一、产品简介
VTall-U-2003系列智能监测终端是专门为电机、水泵等大型旋转机械实时状态监测智能单元。该单元设备分为：数据采集部分、实时分析处理单元、数据存储部分、网络接口部分；
其中数据采集部分实现实时在线采集各种传感器的电流、转速、温度、振动、环境温湿度等参数，汇入到实时分析处理单元。通过现场工业总线接口可以将实时参数、故障报警信息、发送给现场用户，同时可以通过Lora或者网口将所有信息传送给服务器或者云平台。
二、特征
n 预存设备出厂信息，供查阅；
n 实时在线监测设备运行和状态参数；
n 支持数据分析功能，实现实时报警；
n 支持传感器进行故障自检；
n 传输数据采用AES加密保障传输安全；
n 工业网络接口让设备智能化地快速融入企业DCS系统。
n 系统具有反接、短路保护功能；
n 通过internet网络与制造中心云端服务器连接 ；采用先进的电子技术，抗干扰能力强，可靠性高，安装方便。

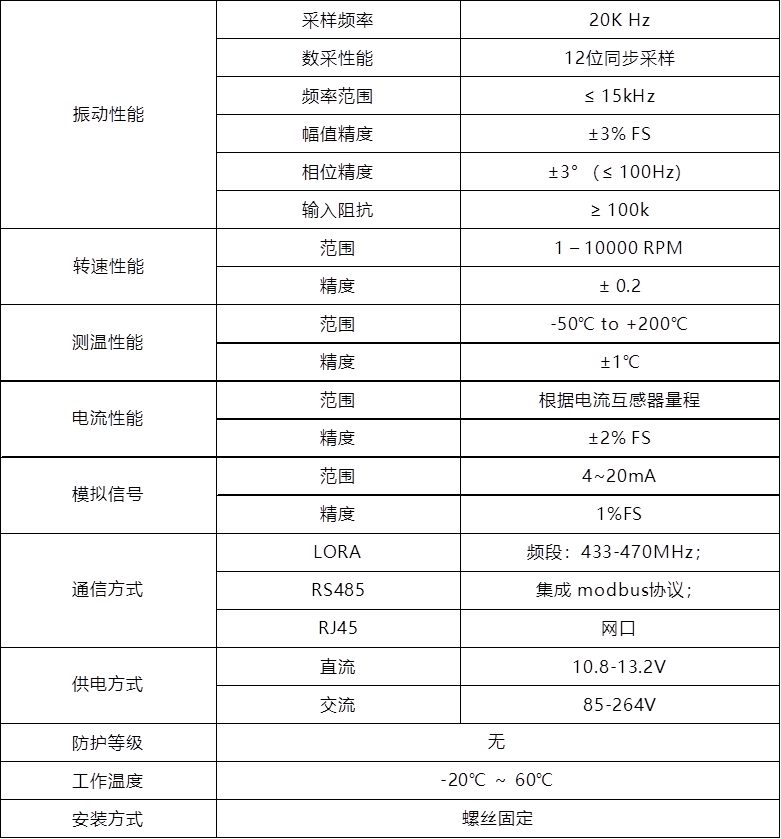

三、技术参数

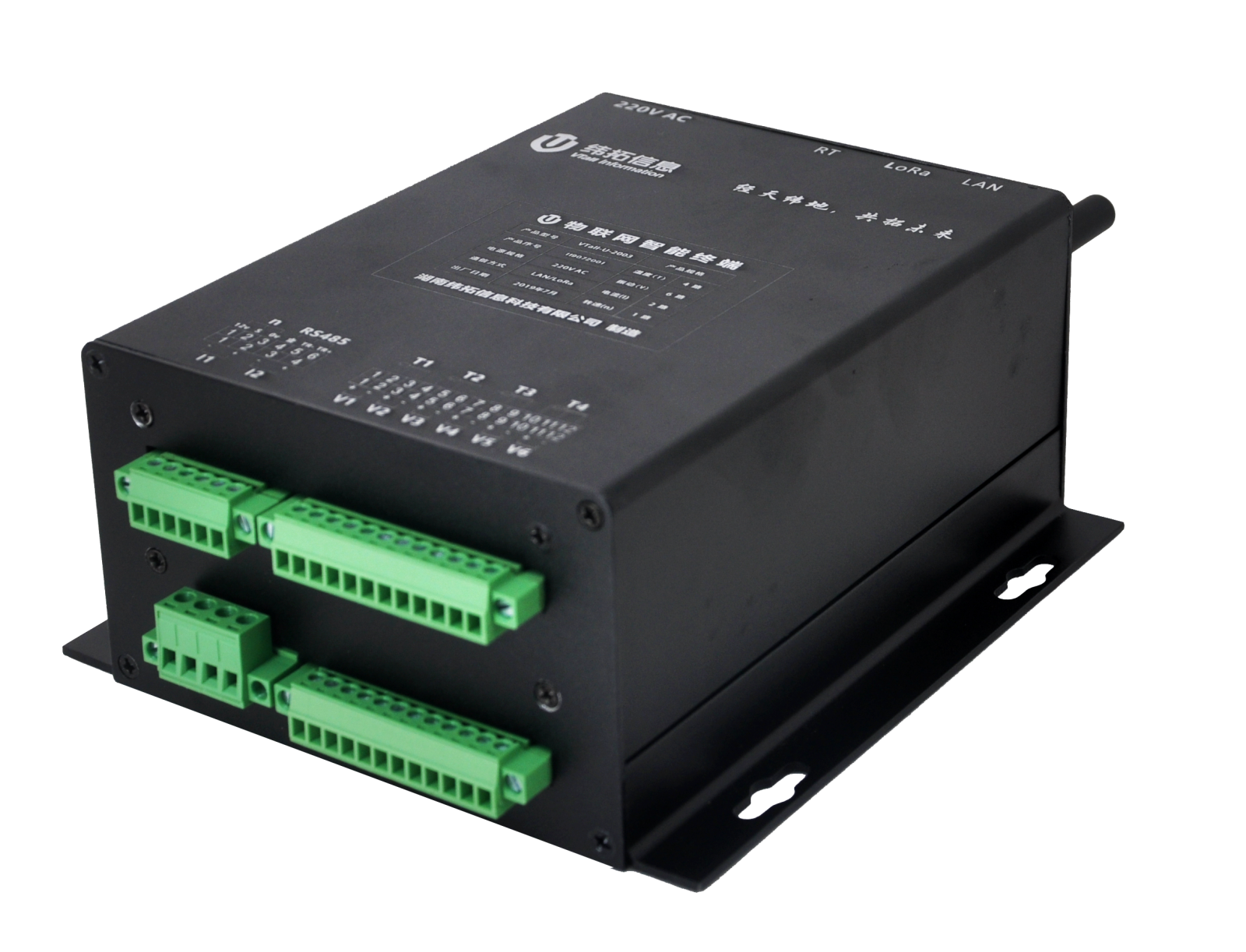

四、产品外形及安装尺寸
图4.0 产品外形及安装尺寸图
·本外形及安装定位尺寸公差按照 GB/T1804-2000 C 级标准执行。
五、规格参数选型表
型号 | 信号采集接口 | 通信接口 | 报警 | 存储卡接口 | 智能分析 | ||||||||||
振动 | 温度 | 电压 | 电流 | 转速 | 4-20mA | 输入电源 | RS485 | 以太网 | 4G | LoRa | |||||
Vtall-U-2003-E | 6 | 4 | 2 | 1 | 220V | 1 | 1 | √ | √ | ||||||
Vtall-U-2003-L | 6 | 4 | 2 | 1 | 220V | 1 | 1 | √ | √ | ||||||
Vtall-U-2019-E | 8 | 8 | 2 | 1 | 2 | DC24V | 1 | 1 | √ | √ | √ | ||||
Vtall-U-2019-L | 8 | 8 | 2 | 1 | 2 | DC24V | 1 | 1 | √ | √ | √ | ||||
Vtall-U-2027-G | 6 | 6 | 3 | 3 | 1 | DC5V | 1 | 1 | √ | √ | √ | ||||
Vtall-U-2027-E | 6 | 6 | 3 | 3 | 1 | DC5V | 1 | 1 | √ | √ | √ | ||||
Vtall-U-2032 | 8 | 8 | 1 | 2 | 24V DC | 1 | 1 | √ | √ | √ | |||||
